Диаметр оптоволокна: сердцевина, оболочка и покрытие
Диаметр оптоволокна зависит от того, какую границу измеряют. Например, ТРАНСВОК для волокна 7A2 указывает 125 мкм по стеклянной оболочке и 242 мкм по защитному покрытию, с отдельными допусками. В миллиметрах это 0,125 и 0,242 мм. Оба числа относятся к одному волокну. При чтении карточки материала сначала найдите название слоя рядом с размером.
Какой диаметр оптоволокна указан в характеристиках

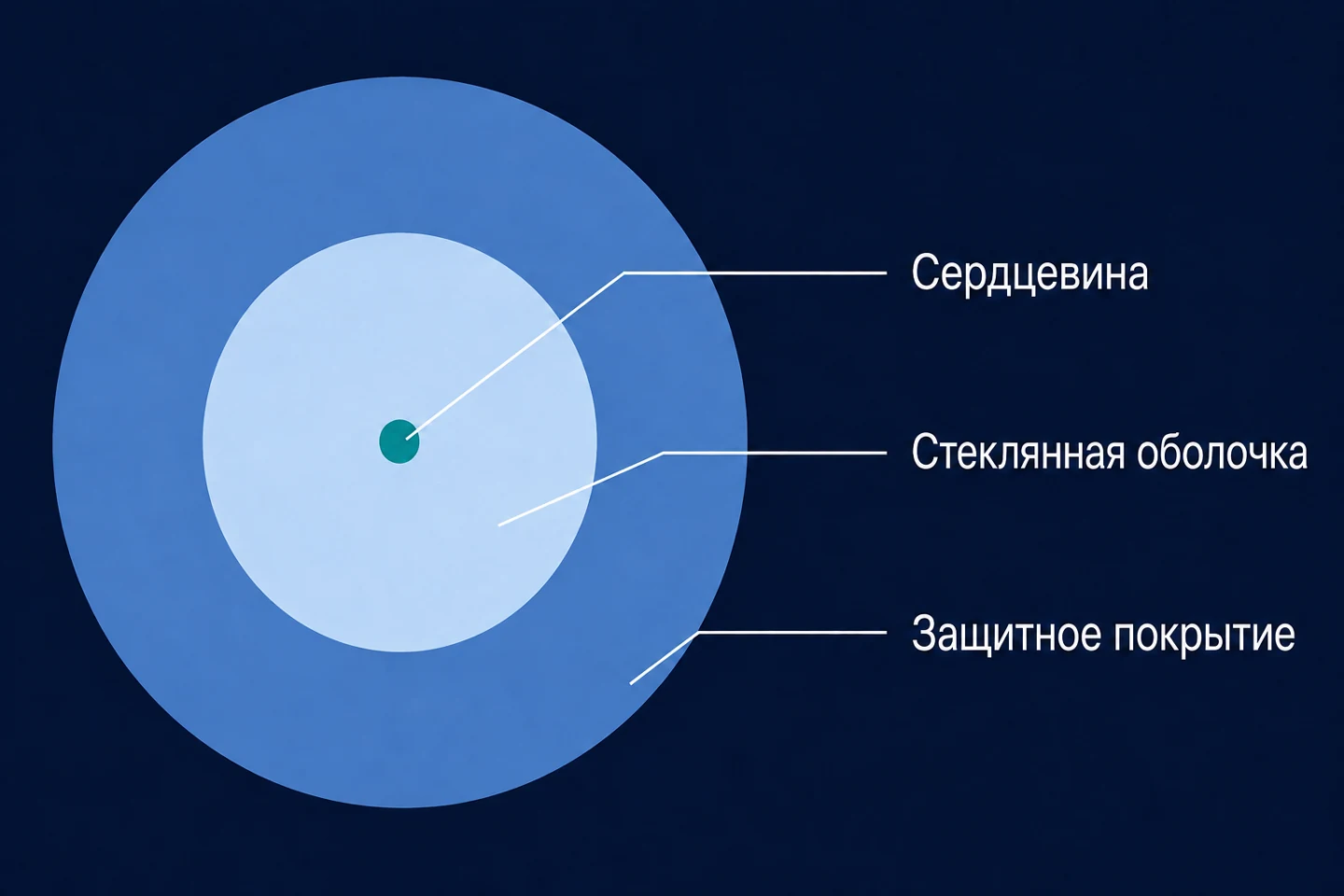

У волокна различают сердцевину, окружающую её стеклянную оболочку и наружное защитное покрытие. В паспорте для каждого из этих объектов может быть своя строка. Поэтому ответ «125 микрон» без пояснения неполон: он ещё не говорит, какова толщина нити вместе с покрытием.
| Параметр | Что измеряют | Что искать в документе |
|---|---|---|
| Диаметр сердцевины | Размер центральной области волокна | Core diameter |
| Диаметр стеклянной оболочки | Весь стеклянный поперечник, включая сердцевину | Cladding diameter |
| Диаметр по покрытию | Волокно целиком по наружной границе покрытия | Coating diameter |
| Наружный диаметр кабеля | Готовое кабельное изделие со своей защитой | Cable diameter или Outer diameter |
Диаметры слоёв не складывают. Если оболочка имеет диаметр 125 мкм, сердцевина уже находится внутри этого размера. Аналогично, диаметр по покрытию включает стекло. Сложив 125 и 242, вы получите число, которое не описывает ни одну из наружных границ этого волокна.
Слово «оболочка» требует внимания. В таблице волокна оно может обозначать стеклянный слой, а в описании кабеля - наружную защиту готового изделия. Смотрите на предмет спецификации и английское название параметра. Пример раздельных строк есть в характеристиках ТРАНСВОК. характеристиках ТРАНСВОК.

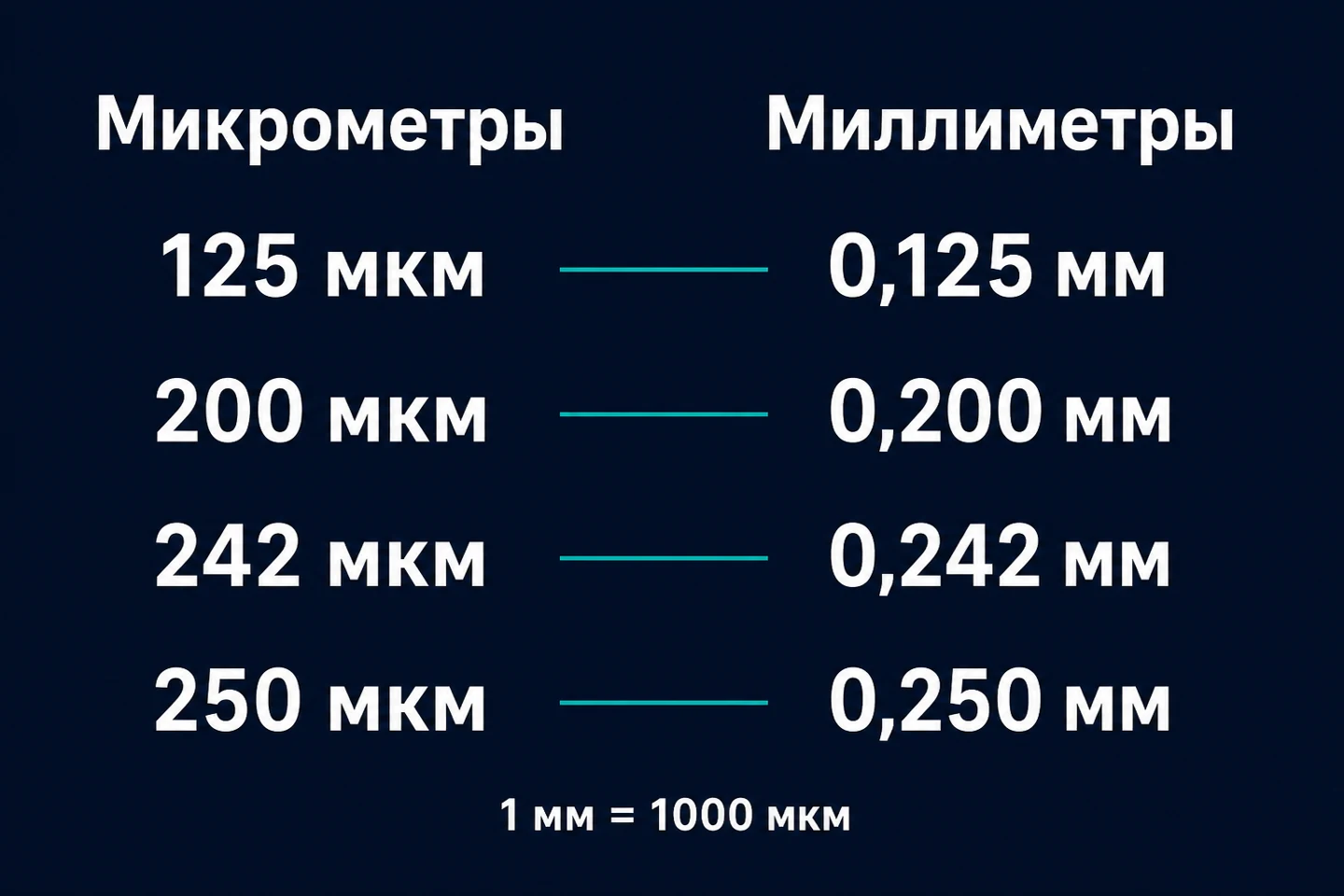

Микрометры и миллиметры
Один микрометр, или микрон, составляет одну тысячную миллиметра. В русской документации пишут «мкм», в англоязычной встречается «µm». Чтобы перевести значение в миллиметры, разделите его на 1000.
| В микрометрах | В миллиметрах |
|---|---|
| 9 мкм | 0,009 мм |
| 50 мкм | 0,050 мм |
| 62,5 мкм | 0,0625 мм |
| 125 мкм | 0,125 мм |
| 200 мкм | 0,200 мм |
| 242 мкм | 0,242 мм |
| 250 мкм | 0,250 мм |
В этой таблице только перевод единиц. Она не означает, что любое волокно выпускается во всех перечисленных размерах. Запись 0,25 мм и запись 250 мкм обозначают одну длину; запись 0,025 мм соответствует уже 25 мкм. При переносе чисел в запрос проверьте положение запятой.
Наружный диаметр покрытия отличается от толщины самого слоя. Для условного круглого волокна с соосными слоями, стеклом 125 мкм и наружным размером 250 мкм толщина покрытия с одной стороны составит 62,5 мкм. Это половина разницы диаметров. Такой расчёт поясняет геометрию, но не заменяет измерение реального покрытия.
Что означают 50/125, 62,5/125 и 9/125
Для многомодового волокна пары 50/125 и 62,5/125 читают как диаметры сердцевины и стеклянной оболочки в микрометрах. Например, в спецификации Corning для 62,5/125 отдельно перечислены номиналы 62,5 мкм для сердцевины и 125 мкм для оболочки. Покрытие в эту пару не входит. спецификация Corning.
У двух волокон может совпадать второй размер и различаться первый. Поэтому число 125 само по себе не определяет тип волокна. Оно описывает стеклянный поперечник, внутри которого сердцевина может иметь другую геометрию. Размер 50 мкм как параметр сердцевины указан, например, в карточке Corning ALTOS OM2. карточке Corning ALTOS OM2.
С записью 9/125 у одномодового волокна стоит быть аккуратнее. В кратких обозначениях она встречается, но первой цифры недостаточно для точного вывода о геометрии сердцевины. Откройте таблицу и проверьте, что именно указал изготовитель: Core diameter или Mode field diameter. Это разные характеристики.
Почему MFD не равен диаметру сердцевины
MFD, или диаметр модового поля, описывает поперечный размер светового поля в волокне. У него нет отдельной материальной стенки, как у стекла или покрытия. Corning поясняет, что MFD обычно больше сердцевины, поскольку часть поля распространяется в оболочке. Поэтому число из строки MFD нельзя без оговорки подписать как диаметр сердцевины. объяснение Corning.
Для MFD важна указанная рядом длина волны. У одного волокна значения при разных длинах волн могут различаться; это видно, например, в характеристиках Corning Clear Track. Стекло при этом не получает другой наружный диаметр. Если сравниваете две таблицы, сопоставляйте одинаковые параметры при одинаковой длине волны. характеристиках Corning Clear Track.
Как прочитать размер G.657.A2 в таблице
Обозначение G.657.A2 не задаёт один наружный диаметр покрытия. У YOFC есть два исполнения для оптических компонентов, PH1011-C и PH1011-D. Оба отнесены к G.657.A2, но в таблице для них указано покрытие 240 и 195 мкм соответственно, с допуском 5 мкм в обе стороны. Это пример из ассортимента YOFC, а не характеристики материала нашего каталога.
Та же страница показывает различие краткого описания и таблицы. PH1011-C описан как 125/250 мкм, а в строках геометрии стоят 124,7 мкм с допуском 0,5 мкм для оболочки и 240 мкм с допуском 5 мкм для покрытия. При точном сравнении сохраняйте значения таблицы вместе с допусками. Не заменяйте их округлённым числом из описания. YOFC Photonic Single-mode Fibre Series.
Размер 240 мкм с допуском 5 мкм в обе стороны задаёт интервал от 235 до 245 мкм. Допуск означает разрешённое отклонение от указанного значения; он не сообщает результат измерения полученной бухты. Для конкретной поставки попросите документ, относящийся к её изготовителю, исполнению и партии.
Толщина оптоволокна для дрона
По назначению «для дрона» нельзя установить точный диаметр нити. В предложении нужно найти размер по наружному покрытию и его допуск, а также понять, описывает продавец отдельное волокно или кабельное изделие. Подставлять распространённое число из справочника вместо отсутствующего параметра не стоит.
В запросе поставщику удобно перечислить сведения, которые вы хотите уточнить:
- точное обозначение предлагаемого волокна и изготовителя;
- диаметр стеклянной оболочки и наружный диаметр по покрытию;
- допуски и учёт дополнительной окраски, если она есть;
- документ на исполнение или партию.
Если материал рассматривается для работы со станком, одного диаметра недостаточно для подтверждения совместимости. Передайте документацию на волокно и попросите проверить нужное исполнение оборудования. Для IT-PCL-70 H2 такое подтверждение следует получить отдельно. IT-PCL-70 H2.
Частые вопросы
125 мкм - это вся толщина оптоволокна?
В рассмотренных спецификациях это номинальный размер стеклянной оболочки. Наружный размер с покрытием указан отдельно. Если в карточке есть только 125 мкм, уточните, какой слой измерен и есть ли значение по покрытию.
250 мкм - это толщина защитного слоя?
Когда речь о Coating diameter, это наружный диаметр волокна вместе с покрытием. Толщина слоя с одной стороны меньше: её считают по разнице наружного и внутреннего диаметров с учётом геометрии.
Какой диаметр у одномодового оптического волокна?
Уточните объект измерения: сердцевина, стеклянная оболочка или покрытие. Строка MFD тоже может содержать число в микрометрах, но описывает световое поле. Единственное число без названия параметра не даёт полного ответа.
Можно ли сравнивать 0,2 мм и 200 мкм?
Да, это одна и та же длина. Но для сравнения изделий нужно убедиться, что оба значения относятся к одинаковой границе, например к наружному покрытию. Совпадение чисел в разных строках паспорта не означает одинаковое изделие.
Как узнать диаметр волокна в предлагаемой бухте?
Запросите паспорт предлагаемого исполнения и данные партии, если они доступны. Уточните, где приведены номинальные размеры и допуски, а где результаты измерений. Таблица другого производителя не подтверждает свойства этой бухты.
Уточнить параметры материала
Откройте карточку оптоволокна G.657.A2 и запросите паспорт предлагаемого исполнения. В обращении укажите, какой диаметр оптоволокна нужно уточнить: по стеклянной оболочке или по наружному покрытию. Если важны оба, перечислите их отдельно. карточку оптоволокна G.657.A2.
