Дроны на оптоволокне: что это и как работают
Дроны на оптоволокне используют тонкое оптическое волокно для связи с оператором. По нему передаются команды управления и видео с бортовой камеры. В варианте с катушкой на борту нить постепенно разматывается во время полёта. Слово «оптоволоконный» описывает способ связи; питание и лётные возможности зависят от самого аппарата.
Как работают дроны на оптоволокне
Между оператором и аппаратом остаётся физическая линия связи. В этом отличие от радиоуправления, при котором данные передаются по беспроводному каналу. В официальном описании NATO ACT оптоволоконное управление также определяется через такую связь по кабелю. NATO ACT: описание оптоволоконного управления.
Сама нить не понимает команды и не создаёт изображение. На передающей стороне электроника преобразует электрический сигнал в световой. Свет проходит по волокну, а на принимающей стороне снова превращается в электрический сигнал, с которым работает оборудование. Такой принцип оптической связи описывает Fiber Optic Association (FOA). FOA: как устроена оптическая связь.
Поэтому слова «связь по свету» не означают, что пилот видит светящуюся картинку внутри нити. По ней передаётся сигнал, который оборудование затем воспроизводит как изображение или команду. Между содержанием сообщения и способом его передачи есть разница: одна и та же камера может быть частью систем с разными каналами связи.
Что находится внутри оптоволокна

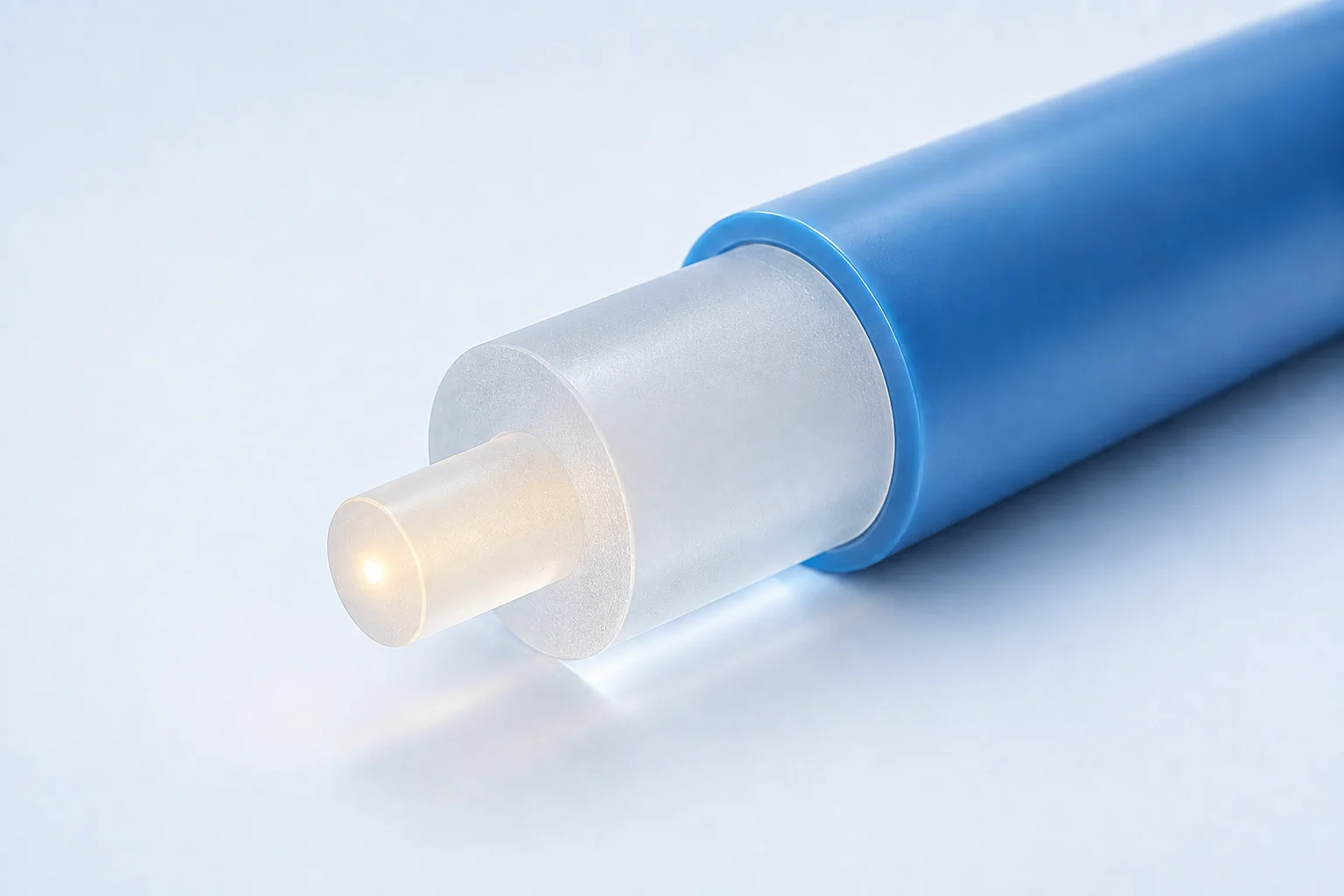

Волокно для связи направляет свет вдоль тонкой сердцевины. Её окружает оптическая оболочка с другими оптическими свойствами: вместе эти слои удерживают свет внутри волокна. У стеклянного волокна снаружи есть защитное полимерное покрытие. Оно защищает стекло, но не заменяет прочную внешнюю оболочку кабеля. FOA: устройство оптического волокна.
Отсюда возникает путаница со словом «оболочка». В описании волокна так называют слой вокруг сердцевины, участвующий в распространении света. В разговоре о кабеле обычно имеют в виду внешнюю защиту всего изделия. Это разные части конструкции, даже если в обоих случаях используется одно слово.
Волокно с покрытием и готовый кабель могут выглядеть по-разному. Поэтому знакомый кабель для подключения интернета не даёт представления о каждом оптическом изделии. В названии «оптоволокно для дронов» сначала стоит разобраться, какой именно материал или готовую катушку описывает продавец.
Зачем нужна катушка

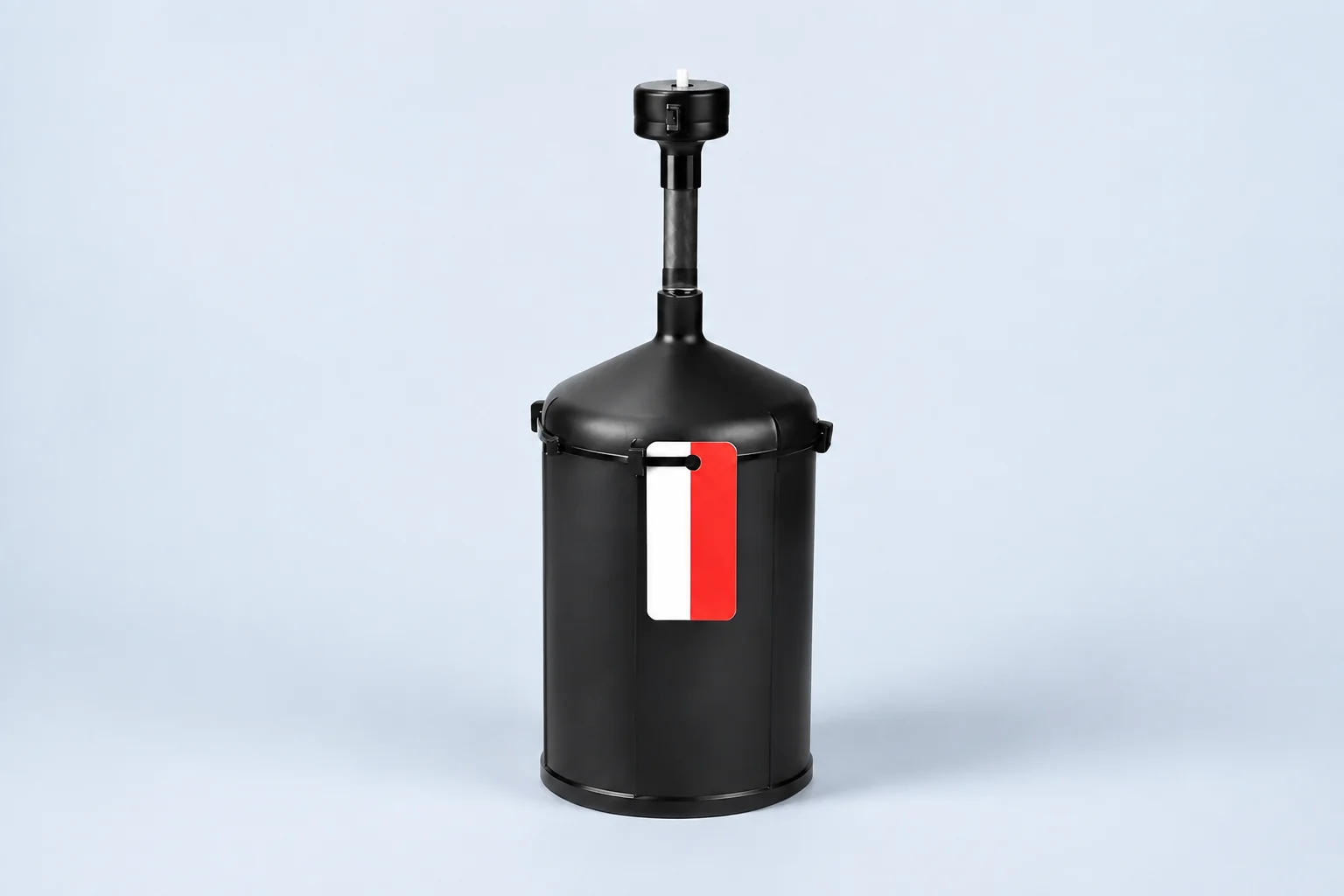

В варианте с бортовой катушкой запас волокна находится на аппарате. Во время движения нить выходит из катушки, сохраняя связь с наземной стороной. Именно такую конструкцию описывает Center for Army Lessons Learned: по разматываемому волокну проходят команды и видео. CALL: роль катушки и линии связи.
У катушки и оптической электроники разные задачи. Катушка хранит запас нити, а передатчик и приёмник работают с сигналом. Поэтому изображение катушки само по себе не говорит, какая электроника входит в комплект изделия.
Чем оптоволоконный FPV отличается от обычного
FPV расшифровывается как First Person View, то есть «вид от первого лица». Пилот наблюдает изображение с камеры на борту. В руководстве DJI этот принцип объясняется через передачу видео в очки пилота. Аббревиатура описывает, что видит человек, и сама по себе не определяет среду передачи данных. DJI: что означает FPV.
Сочетание «FPV на оптоволокне» соединяет два признака. FPV относится к изображению с камеры, а оптоволокно - к линии связи. Если сравнивать его с FPV по радио, вопрос заключается в том, как данные проходят между аппаратом и оператором.
| Признак | Радиоканал | Оптическая линия |
|---|---|---|
| Среда передачи | Беспроводной радиоканал | Световой сигнал внутри волокна |
| Физическая линия между сторонами | Для радиоканала не нужна | Нужна непрерывная линия волокна |
| Изображение для пилота | Видео с бортовой камеры | Видео с бортовой камеры |
| Качество изображения | Определяется конкретной системой | Определяется конкретной системой |
Из названия канала нельзя вывести разрешение камеры или задержку изображения. FOA отдельно отмечает, что характеристики разных оптических линий нельзя свести к одному универсальному набору. Обещания «идеальное видео» и «нулевая задержка» требуют проверки и не следуют из самого слова «оптоволокно». FOA: параметры оптических систем.
Передаётся ли питание по волокну
В описанном варианте оптическая нить нужна для обмена данными. Наличие такой связи не означает, что аппарат получает питание с земли. Источник энергии и канал управления нужно рассматривать отдельно: название «дрон на оптоволокне» не сообщает, откуда питаются его двигатели.
Существуют и привязные системы, где питание подаётся от наземной станции. Например, в карточке проекта PULSE компании Elistair на сайте Еврокомиссии описана подача энергии по лёгкому микротросу; проект также предусматривал передачу данных. Это пример другой функции привязи, а не характеристика любой оптической катушки. Еврокомиссия: описание проекта PULSE.
Поэтому два аппарата с заметной нитью или кабелем на фотографии могут иметь разную конструкцию связи и питания. Чтобы понять подпись к изображению, полезно искать уточнение: речь о разматываемой линии данных или о питающей привязи от станции.
Какие ограничения есть у оптической связи

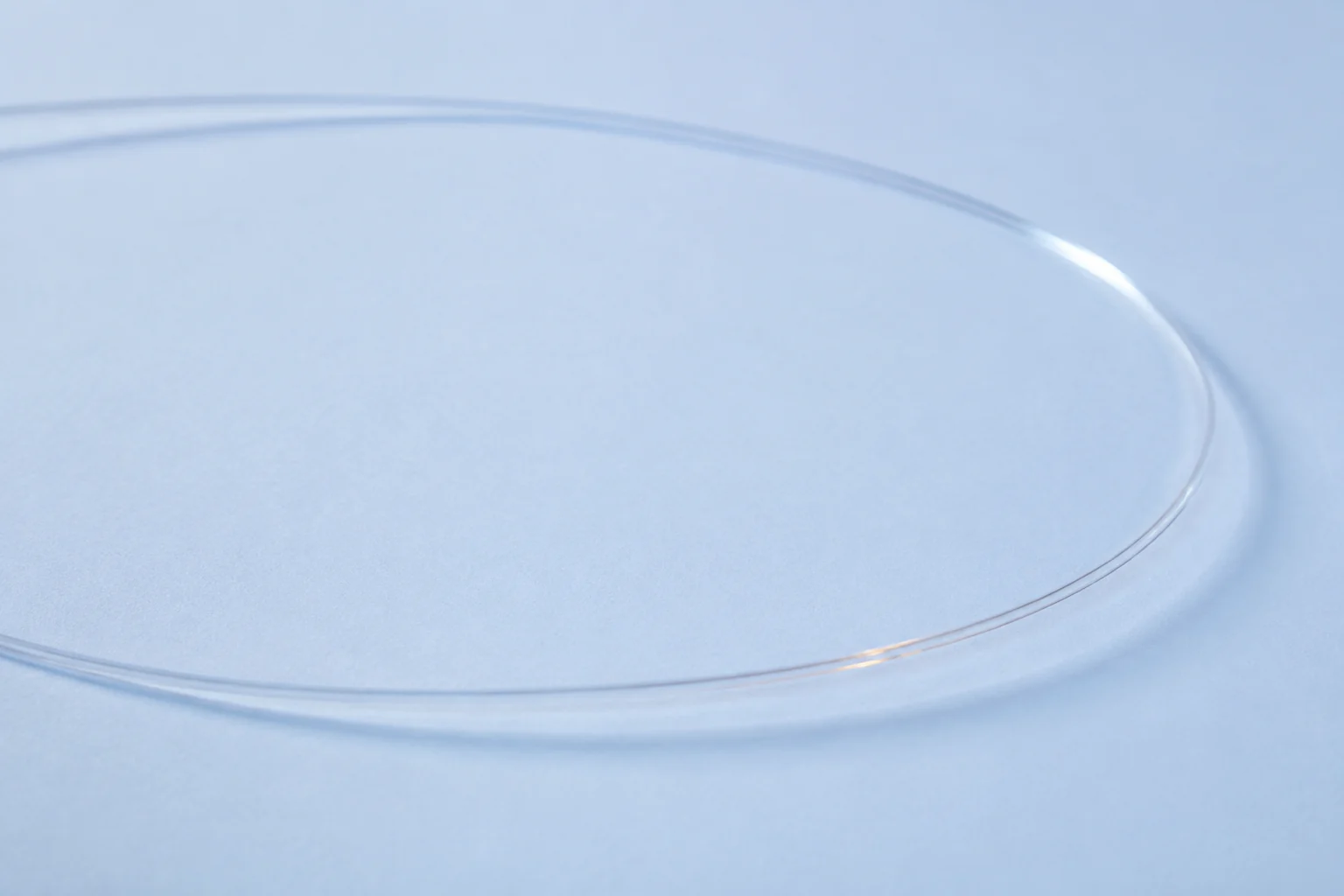

Волокно остаётся физическим материалом. По справочнику FOA, сильный изгиб способен увеличить потери света. При повреждении линии связь может нарушиться; обрыв прерывает оптический путь. Поэтому устойчивость среды передачи к радиопомехам не означает безотказность всей системы. FOA: изгибы и потери в волокне.
Длина нити, состояние линии и работа электроники относятся к разным частям системы. Даже подробное описание волокна не заменяет характеристик аппарата в сборе. Для вводного знакомства достаточно помнить об этом разделении и не превращать одну удачную характеристику материала в обещание для всего устройства.
Частые вопросы
Как летает дрон, если за ним тянется волокно?
В варианте с бортовой катушкой нить постепенно разматывается во время движения. Она сохраняет канал связи между аппаратом и оператором. Роль волокна здесь состоит в передаче данных; полёт относится к работе самого аппарата.
FPV и оптоволоконный дрон - это одно и то же?
Эти слова описывают разные признаки. FPV означает наблюдение через бортовую камеру. «Оптоволоконный» указывает на способ передачи данных. Аппарат может одновременно относиться к FPV и использовать оптическую линию связи.
Что происходит при обрыве волокна?
Обмен по оборванной оптической линии прекращается. Дальнейшее поведение аппарата зависит от его устройства. Из одного факта обрыва нельзя сделать вывод, что любая модель обязательно вернётся, зависнет или сразу упадёт.
Длина катушки показывает дальность полёта?
Она показывает запас волокна. Как следует из различия между линией связи и аппаратом, это число нельзя автоматически считать гарантированным удалением от оператора. Для утверждений о дальности нужны характеристики и условия проверки конкретной системы.
Как читать названия в каталоге
Когда вы читаете про дроны на оптоволокне, в одном тексте могут встретиться названия материала и готового изделия. Их полезно различать до просмотра характеристик.
- Оптоволокно в бухте - материал; его название описывает волокно и форму поставки.
- Готовая катушка - отдельное изделие с запасом волокна; состав поставки указывается в его описании.
В разделе готовых катушек можно посмотреть, как изделия названы и какие сведения вынесены в карточки. Наличие нескольких товаров рядом не означает, что они составляют готовый комплект. Посмотреть раздел катушек.
