Разъёмы оптоволокна: чем отличаются FC, SC и LC
Разъёмы оптоволокна FC, SC и LC различаются формой корпуса и способом фиксации. У FC круглая металлическая муфта с резьбой, у SC прямоугольный корпус с механизмом push-pull, у LC компактный корпус с защёлкой. Эти названия помогают узнать соединитель на фотографии и прочитать карточку кабеля. Для выбора конкретного исполнения понадобятся также обозначение полировки и данные оборудования.
Типы разъёмов оптоволокна в одной таблице
Для первого сравнения достаточно посмотреть на узел фиксации и наконечник. В таблице указан наружный диаметр феррулы - детали, которая удерживает волокно внутри разъёма. Само волокно значительно тоньше этого наконечника.
| Разъём | Фиксация | Феррула |
|---|---|---|
| FC | Резьба | 2,5 мм |
| SC | Push-pull | 2,5 мм |
| LC | Защёлка | 1,25 мм |
Размеры и внешние признаки описаны в справочнике производителя измерительного оборудования Fluke Networks. Таблица относится к обычным исполнениям этих семейств; точные габариты корпуса и хвостовика смотрят по чертежу изделия. Fluke Networks: типы оптических соединителей.
Что такое феррула
На конце оптического штекера виден небольшой цилиндрический наконечник. Это феррула. В ней закреплено волокно, а торец волокна выходит к передней поверхности наконечника. Корпус удерживает соединитель, и отдельный адаптер помогает совместить наконечники двух штекеров.
Поэтому запись «феррула 2,5 мм» нельзя читать как «волокно толщиной 2,5 мм». В каталоге Thorlabs отдельно перечислены соединители FC и SC с таким наружным размером феррулы и LC с размером 1,25 мм. Это размер детали разъёма, который не описывает диаметр сердцевины или толщину оболочки кабеля. Thorlabs: размеры феррул.
Одинаковый размер наконечника у FC и SC ещё не делает корпуса одинаковыми. Внешние узлы фиксации у них разные. Для покупателя это две отдельные строки характеристики: название соединителя и размер его детали.

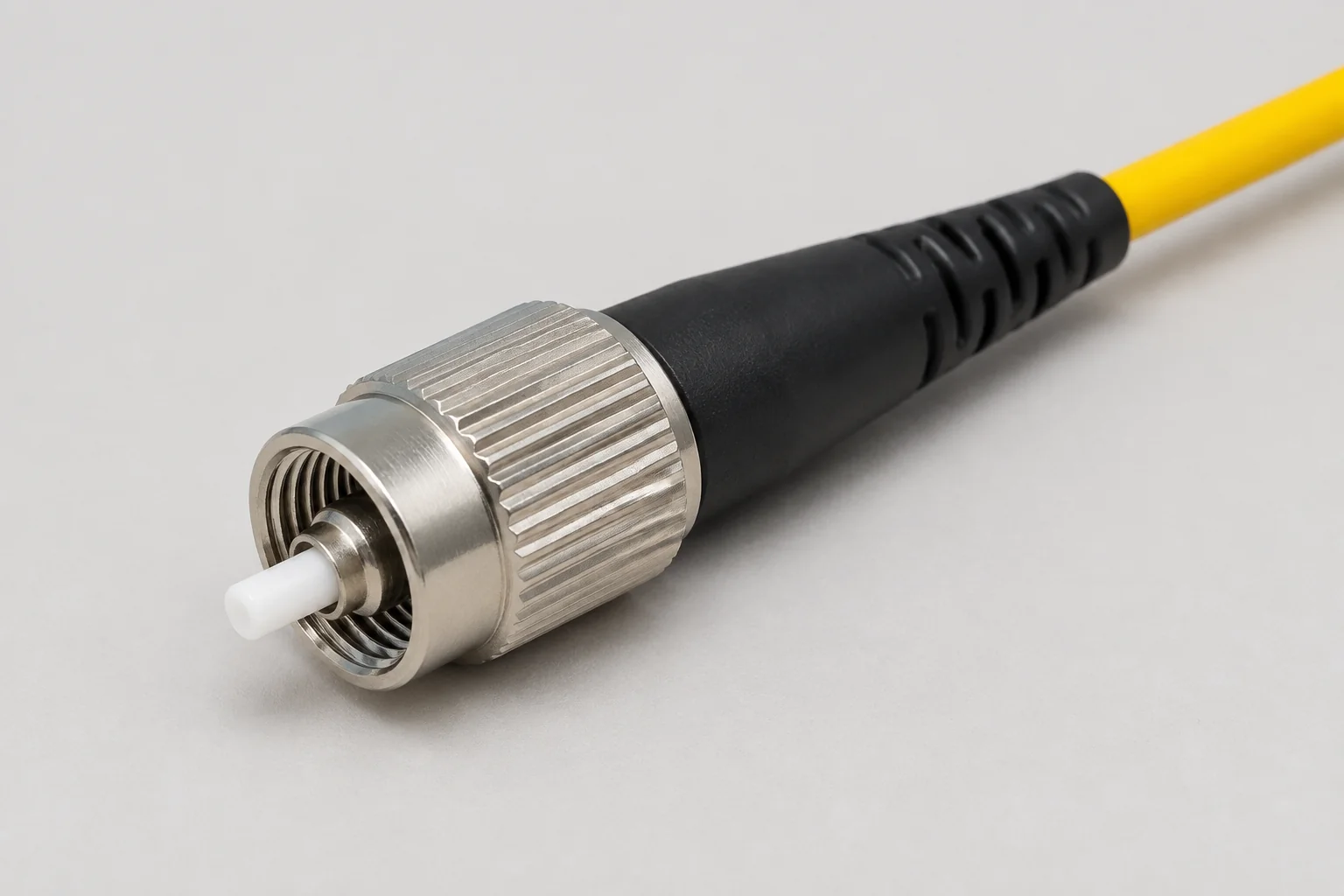

FC: круглый корпус с резьбой
На металлической резьбовой муфте FC обычно есть насечка для захвата. В документации SENKO FC Premium резьбовой механизм указан прямо в перечне особенностей серии. SENKO: FC Premium, технический лист.
Само название FC не сообщает, как отполирован торец. В той же серии SENKO есть исполнения UPC и APC. Поэтому, если в предложении написано только «разъём FC», часть описания ещё отсутствует. Полное обозначение нужно запросить у поставщика, даже когда корпус на фотографии узнаваем.
По металлическому корпусу также нельзя определить потери соединения или срок службы. Такие показатели относятся к конкретному изделию и условиям его проверки. Внешний вид помогает назвать семейство, а для сравнения характеристик нужен технический лист выбранного исполнения.

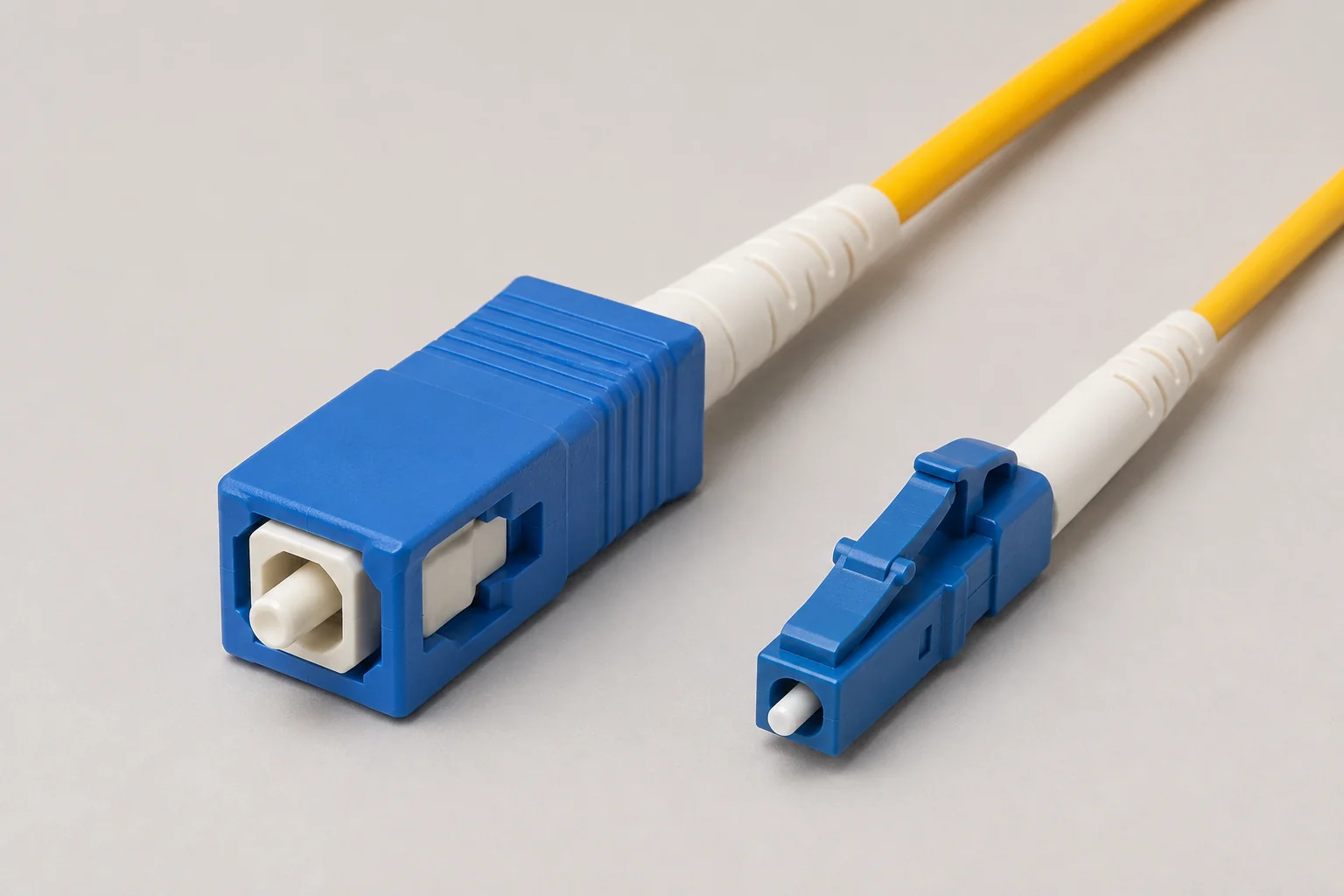

SC и LC: похожие названия, разные корпуса
SC узнают по прямоугольному пластиковому корпусу. Его фиксацию называют push-pull: это название механизма с прямым движением корпуса, без резьбовой муфты FC. В техническом листе SENKO SC Premium такой механизм указан вместе с чертежами корпуса. SENKO: SC Premium, технический лист.
LC выглядит меньше и имеет заметный рычажок-защёлку на верхней стороне. Наружный диаметр его феррулы вдвое меньше, чем у SC. Компактность объясняет применение LC там, где требуется разместить много соединений на ограниченной площади; она сама по себе не задаёт скорость передачи данных.
В серии LC Premium Unibody компания SENKO предлагает одномодовые и многомодовые исполнения. Название корпуса LC не определяет тип волокна. SENKO: варианты LC.
На фотографиях LC бывает одиночным или парным. В описании кабельной сборки слова simplex и duplex относятся к одному или двум волокнам. Например, SENKO указывает это прямо в строке Fiber Count для LC-HD. Парное исполнение остаётся LC: число волокон не создаёт нового семейства корпуса. SENKO: LC-HD, число волокон.
Почему FC/SC/LC и UPC/APC пишут рядом
В обозначении FC/UPC первая часть называет семейство соединителя, вторая - обработку его торца. Тот же принцип чтения подходит для SC/APC и LC/UPC. Это разные признаки одного изделия, поэтому сравнение «SC или APC» не помогает выбрать корпус.
Если заменить в записи FC/UPC вторую часть на APC, семейство останется FC. Из этого не следует, что два исполнения можно считать взаимозаменяемыми. Полировку нужно сверять отдельно по документации соединяемых изделий; подробное сравнение обработки торца - самостоятельная тема.
Цвет корпуса не заменяет полную маркировку. В таблице заказа SENKO SC предусмотрены разные цвета корпусов и хвостовиков. Поэтому фраза «нужен синий разъём» оставляет слишком много неизвестного: как минимум не названы семейство и артикул.
Как читать обозначение в карточке
Начните с того, к какому предмету относится название: отдельному штекеру, адаптеру или готовому кабелю. Если это кабель с разъёмами на обоих концах, обозначение должно позволять различить оба конца. Они не обязаны быть одинаковыми: в каталоге тестовых шнуров Fluke есть сочетания SC/LC и SC/FC. Fluke Networks: исполнения тестовых шнуров.
Условный пример описания «SC/UPC с одного конца, LC/UPC с другого» читается последовательно. Семейства корпусов разные, обозначение полировки совпадает. Эта запись ещё не содержит сведений о волокне, длине кабеля и требованиях оборудования. Она помогает разобрать название, но не подтверждает пригодность кабеля для конкретной системы.
Для обсуждения исполнения удобно выписать из карточки:
- Полное обозначение каждого конца, включая часть после косой черты.
- Тип волокна и число волокон в сборке, если они указаны.
- Артикул производителя и ссылку на технический лист.
- Название оборудования, для которого ищут изделие.
Если фотография и текст расходятся, сохраните оба и попросите продавца уточнить артикул. Если данных просто нет, перечислите недостающие поля. Это разные ситуации: в первой нужно устранить противоречие, во второй - дополнить описание.
Частые вопросы
Как называется разъём для оптоволокна?
Общее название - оптический соединитель. FC, SC и LC обозначают разные семейства. Чтобы назвать конкретное изделие, найдите код в документации или на упаковке; одного слова «оптический» для заказа недостаточно.
Можно ли определить разъём по фотографии?
По форме муфты, корпусу и защёлке часто можно узнать семейство. Но фотография не подтверждает полировку и полное исполнение. Для заказа сверьте внешние признаки с артикулом и техническим листом.
Какой разъём лучше: FC, SC или LC?
У этих названий нет общего рейтинга качества. Выбирайте семейство по требованиям оборудования, а параметры конкретного соединителя проверяйте в документации. Сравнение только по размеру корпуса не отвечает на вопрос о пригодности изделия.
LC означает одномодовое оптоволокно?
Нет. В серии LC Premium Unibody компания SENKO перечисляет одномодовые и многомодовые исполнения. Тип волокна нужно читать в отдельной строке характеристики.
У кабеля могут быть SC и LC на разных концах?
Да, такие сочетания существуют, в том числе в каталоге тестовых шнуров Fluke. При чтении карточки уточняйте полное обозначение каждого конца. Сам факт разных корпусов не объясняет назначение кабеля.
Что уточнить о разъёме перед заказом
Когда вы сравниваете разъёмы оптоволокна, приложите к вопросу поставщику карточку изделия и доступную документацию оборудования. Вместо просьбы подобрать «такой же по цвету» используйте конкретную формулировку.
«В карточке указан FC. Уточните полное обозначение разъёма и полировку, артикул исполнения и тип волокна. Прикладываю документацию оборудования; прошу подтвердить, соответствует ли ему предлагаемое изделие».
