UPC и APC: в чём разница между оптическими разъёмами
UPC и APC отличаются обработкой торца оптического разъёма. У UPC поверхность слегка выпуклая, у APC она дополнительно наклонена, обычно на 8°. Наклон уменьшает свет, который отражается обратно к источнику. Эти обозначения полезно различать при чтении описания патч-корда: одинаковый корпус ещё не делает два разъёма взаимозаменяемыми.
Чем отличаются UPC и APC
UPC расшифровывается как Ultra Physical Contact, APC - Angled Physical Contact. Обе надписи относятся к концу волокна, закреплённому в ферруле. Феррула - точный наконечник разъёма, который удерживает волокно; его рабочую поверхность вместе с торцом волокна полируют для оптического контакта.
У UPC нет характерного для APC углового наклона. При этом слово «прямой» не стоит понимать как идеально плоский срез: поверхность имеет небольшую выпуклость. У APC выпуклый торец дополнительно наклонён относительно плоскости, перпендикулярной оси волокна. Распространённый угол составляет 8°; такое исполнение, например, описывает Corning. Геометрия APC в документации Corning.
При отражении от наклонного торца меньше света возвращается по сердцевине в сторону передатчика. Поэтому APC применяют там, где обратное отражение существенно для работы оптики. Из этого не следует, что любой разъём APC даст меньшие потери проходящего сигнала, чем любой UPC. Пояснение Fluke Networks о форме торца.
| Признак | UPC | APC |
|---|---|---|
| Рабочая поверхность | Слегка выпуклая, без углового наклона APC | Слегка выпуклая с угловым наклоном, обычно 8° |
| Обратное отражение | Зависит от качества и состояния контакта | Наклон уменьшает возврат света по сердцевине |
| Цвет одномодового разъёма | Обычно синий | Обычно зелёный |
| Что обозначают буквы | Обработку торца | Обработку торца |
Цвет помогает сориентироваться, но полное исполнение нужно читать в маркировке и документации. Это особенно полезно, когда в предложении есть только фотография: она не сообщает паспортные потери и требования ответного интерфейса. Цвета и обозначения в материале Fluke Networks.
Отражение и потери: почему две разные характеристики
В описании разъёма можно встретить две строки с единицей «дБ». Они отвечают на разные вопросы, поэтому сравнивать их как один показатель нельзя.
Вносимые потери, или insertion loss, показывают, сколько мощности теряет проходящий сигнал из-за соединения. При прочих равных меньшее значение лучше. На него влияет не одна полировка: имеют значение состояние торцов и точность совмещения волокон.
Обратные потери, или return loss, описывают соотношение падающей и отражённой мощности. Название легко сбивает с толку: для этой положительной величины большее число означает меньшую долю возвращённого света. Именно с обратным отражением связано основное преимущество угловой полировки. Различие insertion loss и return loss у Fluke Networks.
Есть и запись reflectance - коэффициент отражения, выраженный в дБ отрицательным числом. Здесь меньше отражение у более отрицательного значения. В одном документе может быть указан return loss отдельного разъёма, в другом - суммарный optical return loss линии. Перед сравнением проверьте название строки и объект измерения. Пояснение FOA о reflectance и return loss.
- Для вносимых потерь ищут меньшее положительное значение.
- Для return loss ищут большее положительное значение.
- Для reflectance в дБ ищут более отрицательное значение.
Одни буквы UPC или APC не заменяют численные характеристики изделия. Сравнивать стоит данные с одинаковыми условиями измерения; типовое значение из учебной статьи не подтверждает результат конкретного шнура.
Что означают SC/UPC, SC/APC и LC/APC

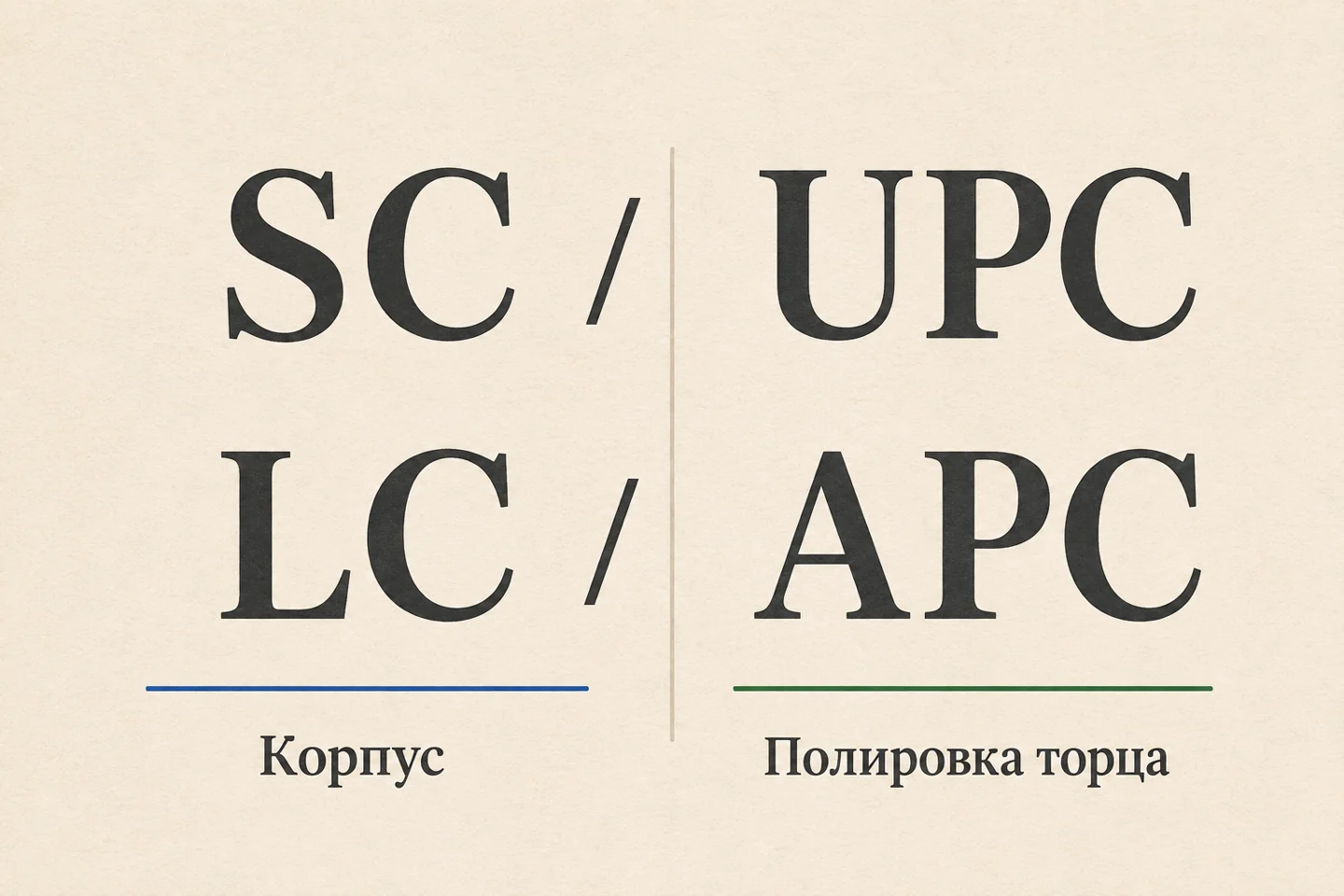

В обозначении SC/UPC первая часть называет конструктивный тип разъёма, вторая - обработку торца. Поэтому SC/APC и SC/UPC относятся к одному семейству корпусов, но отличаются полировкой. У LC действует тот же принцип: варианты LC/UPC и LC/APC существуют, например, в перечне кабельных сборок Corning. Исполнения кабельных сборок Corning.
FC, SC и LC нельзя ставить в один ряд с UPC и APC как пять взаимоисключающих вариантов. При чтении предложения нужны обе части названия. Запись «разъём SC» оставляет полировку неизвестной, а запись «APC» не называет корпус. По любой из этих сокращённых записей окончательный выбор делать рано.
Почему нельзя напрямую соединять UPC с APC
При непосредственном контакте UPC с APC геометрия рабочих поверхностей не совпадает. В примере Fluke Networks такой стык создаёт сильные отражения. Внешне подходящий корпус не исправляет форму торца, поэтому прямое соединение этих полировок недопустимо.
Это ограничение касается контакта двух оптических торцов. Если в документации одного интерфейса написано UPC, а другого APC, разницу нельзя считать несущественной или проверять случайным соединением. Сначала нужно уточнить требуемое исполнение по документам устройств.
Откуда берутся патч-корды UPC-APC
У одного шнура могут быть разные разъёмы на концах. Например, Fluke Networks перечисляет в документации OptiFiber Pro шнуры с окончаниями UPC/APC. Это готовые изделия с разными окончаниями; сами торцы UPC и APC внутри такого обозначения не образуют непосредственного стыка друг с другом. Шнуры UPC/APC в документации Fluke Networks.
Поэтому надпись «патч-корд UPC-APC» не противоречит запрету смешанного контакта. Для каждого конца нужно отдельно проверить требования ответной стороны. Название шнура сообщает его окончания, но не доказывает, что он подходит любым двум устройствам с похожими гнёздами.
Что прочитать в описании изделия
Если в карточке написано только «оптический кабель UPC», попросите полное обозначение окончаний. UPC и APC относятся к разъёмам на концах изделия; по этим буквам нельзя определить устройство кабеля или характеристики самого волокна.
Для первого уточнения достаточно выписать из имеющейся документации:
- Полное название каждого окончания, включая корпус и полировку.
- Тип волокна, указанный изготовителем.
- Вносимые потери и return loss либо reflectance, с названиями строк и единицами.
- Условия, при которых заявлены значения, и требования интерфейса оборудования.
Если какого-то пункта нет, оставьте вопрос открытым. Выбор между UPC и APC начинают с требуемого интерфейса. А обещание «подойдёт» стоит подтвердить для конкретного исполнения, сохранив его полное название в переписке.
Чтобы уточнить обозначение товара на сайте, укажите ссылку на его карточку и приведите строку из документации, которая вызывает вопрос. Перейти к контактам.
Вопросы об UPC и APC
Зелёный разъём всегда APC?
Зелёный цвет обычно обозначает APC у одномодовых разъёмов. Это удобная подсказка, но основанием выбора остаётся полное название изделия. Если цвет на фотографии и описание расходятся, уточните маркировку у поставщика.
Чем отличаются SC APC и SC UPC?
У них один конструктивный тип SC и разная обработка торца. Суффикс после SC нужно сохранять при заказе: совпадение первой части названия не означает допустимость прямого контакта APC с UPC.
У LC APC и LC UPC такое же отличие?
Да, суффиксы обозначают ту же разницу обработки торца. Корпус LC не отменяет её. В описании нужного изделия следует искать полное сочетание LC/UPC или LC/APC.
Бывает ли оптический кабель без UPC и APC?
Эти буквы описывают разъёмное окончание. Для волокна или кабеля без установленных разъёмов такая полировка окончания не задана. Если продавец использует сокращённое название, уточните, есть ли разъёмы и какие именно.
APC лучше UPC?
Угловая полировка уменьшает обратное отражение, но не служит универсальной оценкой качества шнура. Подходящее исполнение определяют требования интерфейса и паспортные характеристики. Самостоятельно заменять UPC на APC ради слова «лучше» оснований нет.
