Затухание оптоволокна: что означают дБ и дБ/км
Затухание оптоволокна - уменьшение оптической мощности при прохождении света через волокно. Потери на участке выражают в децибелах, дБ, а коэффициент затухания на единицу длины - в дБ/км. Чтобы сравнить две строки паспорта, нужны также длина волны и пояснение, какое число перед вами: допустимый предел или результат измерения.
Затухание оптоволокна в дБ: сколько мощности потеряно
Децибел сравнивает две мощности: на входе и на выходе рассматриваемого участка. Чем больше положительное число потерь в дБ, тем меньшая доля исходной мощности остаётся на выходе. Это логарифмическая шкала, поэтому число децибел нельзя читать как процент потерь.

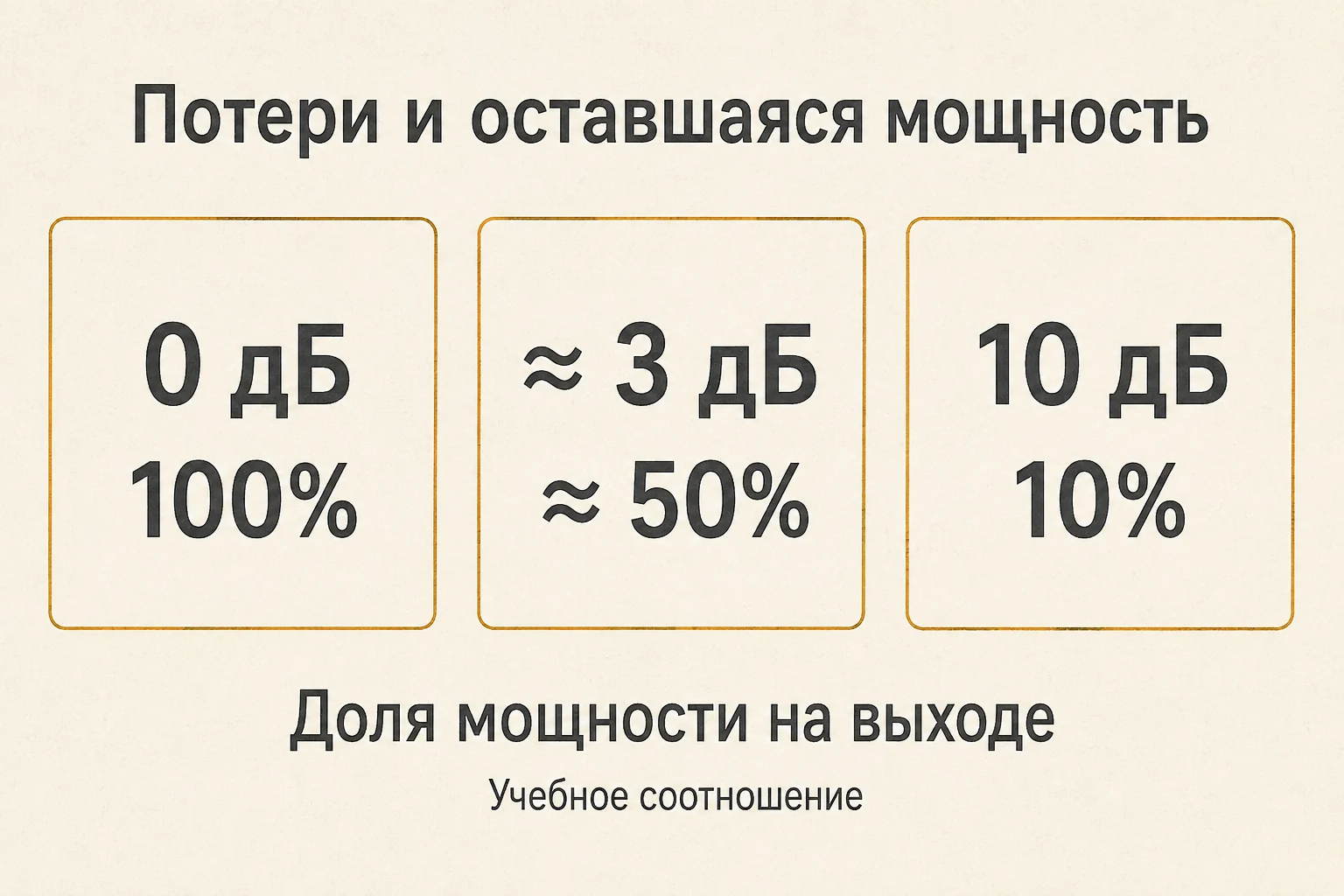

При потерях около 3 дБ остаётся примерно половина входной мощности. При 10 дБ на выходе будет десятая часть, то есть 10 процентов. Нулевые потери означают, что сравниваемые мощности равны. Эти соотношения объясняют единицу измерения; они не описывают какую-либо партию волокна. Определения дБ и дБм у Cisco.
На измерителях встречается похожая единица дБм, по-английски dBm. Она задаёт уровень мощности относительно 1 мВт: 0 дБм соответствует 1 мВт. Запись в дБм сама по себе не сообщает потери участка. Поэтому сначала смотрите на единицу рядом с числом, даже если прибор или документ использует знакомое слово «мощность».
Что означает коэффициент в дБ/км
Коэффициент затухания оптического волокна показывает, сколько децибел потерь приходится на километр при указанной длине волны и условиях. Такая запись позволяет обсуждать свойство материала отдельно от длины отрезка. Английское обозначение dB/km читается так же, как русское дБ/км.
Условная арифметика для единиц
Допустим, для учебного примера принят постоянный коэффициент 0,25 дБ/км. На участке 2 км потери самого волокна составят 0,50 дБ: 0,25 умножаем на 2. Это придуманные исходные числа для объяснения единиц, не параметры нашего товара или партии.
Полученные дБ относятся только к учтённому участку волокна. Соединения и другие источники дополнительных потерь в это умножение не включены. Если в документе приведены суммарные потери собранной линии, их нельзя без уточнений считать коэффициентом самого материала.
В паспорте также могут отдельно стоять потери при изгибе. Например, Corning разделяет коэффициент по длине и добавочные потери при заданном изгибе. У этих строк разные условия и единицы. Перед сравнением прочитайте название характеристики целиком. Структура спецификации Corning SMF-28 Ultra.
Почему рядом указывают длину волны
Затухание оптического волокна зависит от длины волны света. Её обозначают в нанометрах, нм; в англоязычном документе это nm. Например, 1310 нм и 1550 нм относятся к двум разным условиям, при которых указывают характеристику. Эти числа не обозначают длину бухты.
В спецификации Corning SMF-28 Ultra максимальное затухание приведено отдельными строками для нескольких длин волн. Это пример того, как читать документ производителя. Его значения нельзя переносить на материал из нашего каталога без подтверждения. Corning: длины волн и максимальное затухание.
Если один поставщик назвал коэффициент при 1310 нм, а другой при 1550 нм, выбрать лучший материал по меньшему числу пока нельзя. Запросите оба значения на одной длине волны. Сноску под таблицей тоже сохраните: она может уточнять состояние образца или условия испытания.
Предел в спецификации и измерение партии

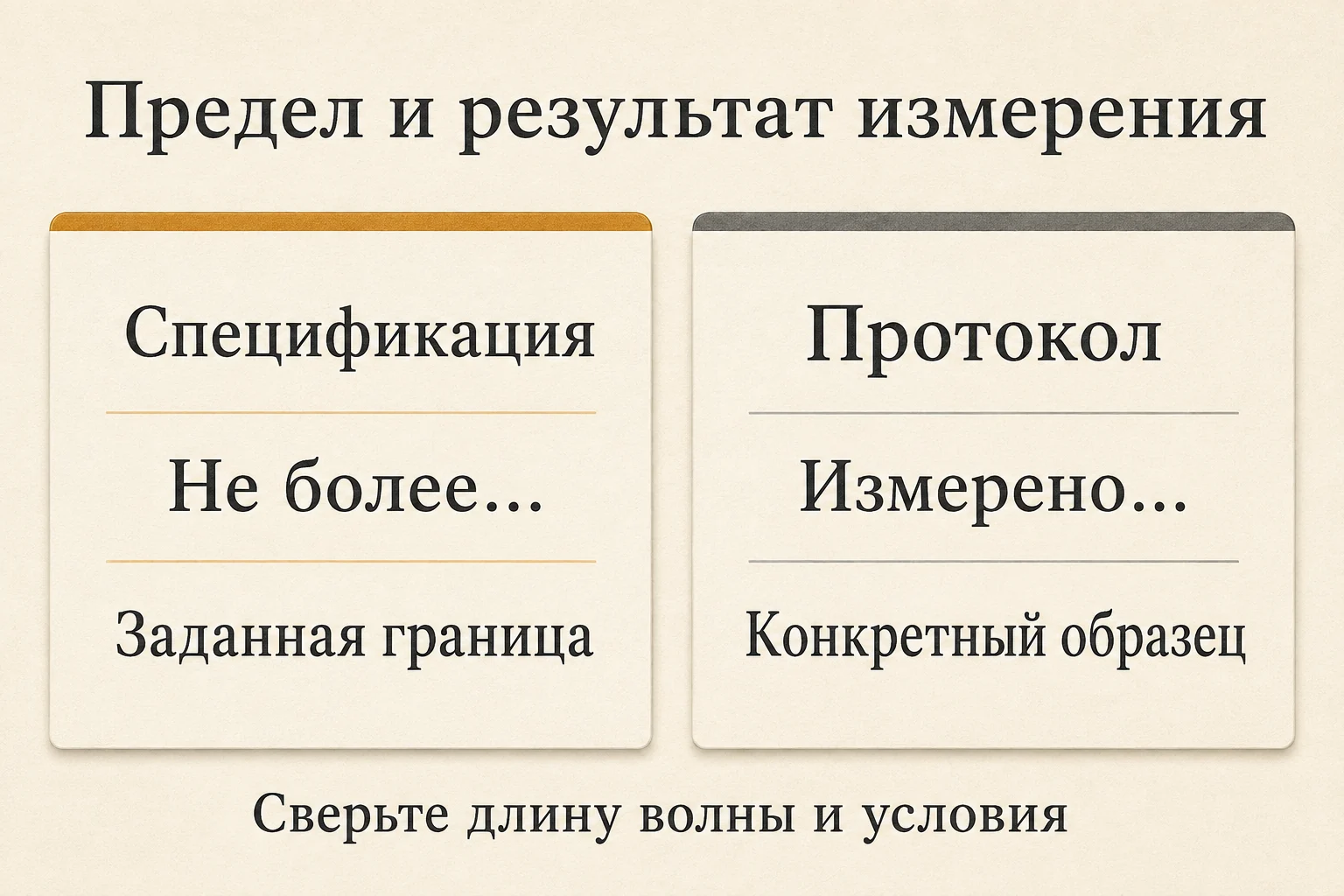

Слова «не более», «максимум» или Maximum Value обозначают верхнюю границу характеристики. Они не сообщают, какое значение получили при измерении вашей бухты. Чтобы узнать результат, нужен документ, где измеренное число связано с конкретным образцом, бухтой или партией.
Различайте назначение документов. Стандарт описывает требования или методы в своей области применения; спецификация производителя задаёт характеристики изделия. Протокол содержит результаты испытаний образца. Название «паспорт» само по себе не решает вопрос: посмотрите, есть ли внутри отдельные поля для требования и результата.
| Поле | Учебная запись | Как её читать |
|---|---|---|
| Параметр | Коэффициент затухания | Потери на единицу длины |
| Длина волны | 1550 нм | Условие, к которому относятся следующие числа |
| Предел | Не более 0,25 дБ/км | Заданная верхняя граница |
| Результат | 0,22 дБ/км | Измеренное значение для указанного образца |
| Образец | Номер бухты или образца | Связь результата с материалом |
В этом учебном фрагменте результат численно ниже предела. Для вывода о реальной партии проверьте, к какой бухте относится протокол и совпадают ли условия с указанными в спецификации. Если в документе есть заключение о соответствии, читайте его вместе с результатами и примечаниями.
Как сравнить две строки паспорта
Поставьте рядом полные строки, включая заголовки и примечания. Для начала проверьте, описывают ли они один вид материала: отдельное волокно, волокно в кабеле или готовый участок с соединениями. Затем сверьте остальные поля.
- Одинаковая характеристика и единица: коэффициент в дБ/км сравнивается с коэффициентом в дБ/км.
- Одна длина волны и сопоставимое состояние образца при испытании.
- Одинаковый смысл числа: предел с пределом, измеренный результат с результатом.
- Указанные метод, условия и неопределённость измерения, если сравниваются результаты.
- Производитель, точное обозначение материала, редакция документа и связь протокола с предлагаемой партией.
Предположим, в одном предложении есть только «не более», а во втором приложено измерение отдельной бухты. Вторая запись подробнее, но это ещё не доказывает, что её материал лучше. Для сравнения пределов запросите вторую спецификацию; для сравнения результатов нужен протокол первой бухты.
Если вопросы вызывает обозначение самого материала, начните с расшифровки G.657.A2. Она поможет отделить категорию волокна от сведений, которые поставщик должен уточнить для конкретного предложения. Что означает G.657.A2.
Частые вопросы
Какое затухание в оптоволокне считается нормальным?
Единого числа без указания материала и длины волны нет. Сравнивать результат нужно с применимым требованием из документа на это исполнение, при сопоставимых условиях. Таблица для похожего волокна другого производителя не подтверждает параметры вашей бухты.
Почему измеренное значение ниже паспортного?
Паспортная строка может задавать максимальное допустимое затухание. Значение ниже этой границы само по себе ей не противоречит. Проверьте названия колонок и длину волны, прежде чем считать два числа противоречием.
Можно ли разделить общие потери на километры?
Арифметически можно, но смысл результата зависит от того, какие потери включены. Если в измерении есть соединения или другие дополнительные потери, полученное среднее нельзя без оговорок приписать самому волокну. Уточните, что именно измеряли.
Что делать, если указано только число дБ/км?
Попросите полную строку с длиной волны, названием характеристики и обозначением предела либо результата. Для измеренного значения уточните образец и условия. До этого число оставляйте в сравнении как неполное.
Что спросить о затухании перед заказом
Чтобы уточнить затухание оптоволокна из предложения, отправьте поставщику точное название материала или ссылку на карточку. Попросите документы на предлагаемое исполнение и обозначьте, какие поля в них вам нужны.
Запрос документации
Просим прислать спецификацию предлагаемого волокна и доступный протокол измерений с номером бухты или партии. Для коэффициента затухания укажите длину волны, предел, измеренное значение и условия испытания. Если результатов по этой партии пока нет, просим сообщить об этом отдельно.
