Что такое оптоволокно и как оно передаёт информацию
Оптоволокно - это тонкая нить, которая направляет свет. В обычной оптоволоконной линии связи передатчик кодирует данные в световом сигнале, волокно проводит этот сигнал, а приёмник превращает его обратно в электрический. Так можно передавать текст, звук и видео. Само стекло при этом не обрабатывает информацию.
Что такое оптоволокно простыми словами
Волокно для связи обычно делают из прозрачного стекла. В центре находится сердцевина, вокруг неё - оптическая оболочка. Вместе они направляют свет вдоль нити. Снаружи стекло защищает покрытие. Здесь речь об обычном стеклянном волокне связи: у специальных световодов устройство и материалы могут отличаться. Newport: устройство оптического волокна.
Слова «волокно», «кабель» и «линия связи» обозначают разные вещи. Когда их используют как синонимы, легко приписать материалу возможности готовой системы.
| Понятие | Что оно обозначает |
|---|---|
| Оптическое волокно | Световод с сердцевиной и оптической оболочкой; стекло обычно имеет защитное покрытие. |
| Кабель | Одно или несколько волокон с дополнительной защитой, состав которой зависит от конструкции кабеля. |
| Линия связи | Волокно или кабель вместе с соединениями и оборудованием передачи и приёма. |
Например, в описании кабеля могут указывать прочную наружную оболочку. Это свойство всей конструкции кабеля. По нему нельзя судить о диаметре сердцевины или о том, сколько данных передаёт подключённое оборудование. Для этих вопросов нужны другие строки документации.
Как передаётся информация по оптоволокну

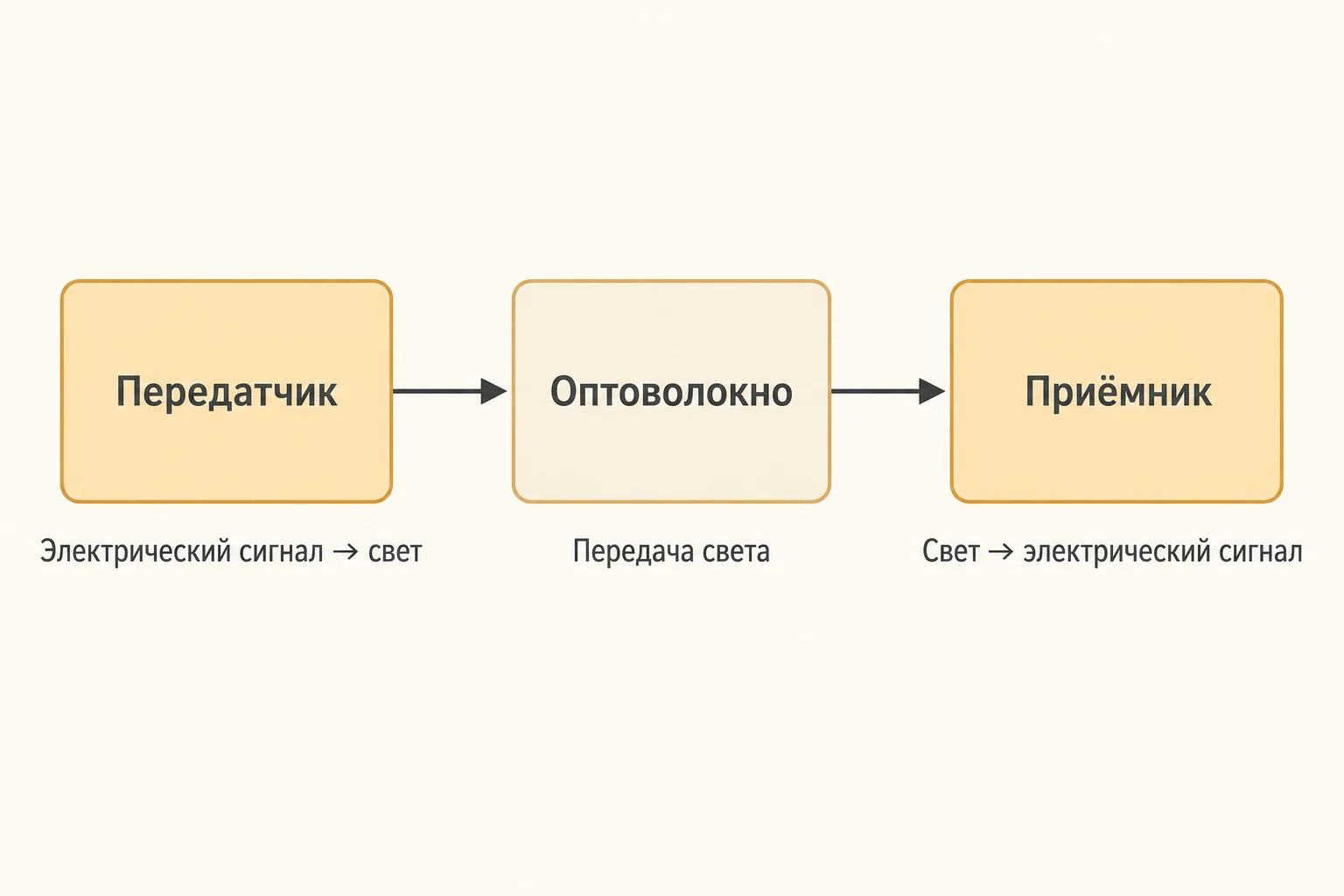

Данные поступают в оптический передатчик в виде электрического сигнала. Передатчик изменяет свет в соответствии с этими данными. После прохождения через волокно свет попадает на приёмник, где светочувствительный элемент, например фотодиод, преобразует его в электрический сигнал. Дальше с данными работает электроника устройства. Corning: путь сигнала от передатчика к приёмнику.
- Передатчик кодирует данные в световом сигнале.
- Волокно направляет свет к приёмнику.
- Приёмник преобразует свет в электрический сигнал, из которого электроника восстанавливает данные.
Для первого знакомства можно представить условный код: в заданный промежуток времени свет включён - единица, выключен - ноль. Меняя последовательность таких состояний, передают разные данные. Это учебный пример, а не описание любого оптического устройства.
Изменение свойств световой волны по данным называют модуляцией. Помимо изменения уровня света, существуют способы кодирования через фазу - положение волны в её цикле. Поэтому формула «одна вспышка означает один бит» подходит лишь для упрощённого объяснения. В реальной системе способ кодирования определяет оборудование. Cisco: как модуляция кодирует информацию.
Волокно не различает содержание сообщения. Для него видеозапись и текстовый документ - световой сигнал с определёнными изменениями. Смысл восстанавливают устройства на концах линии. Для готового цифрового канала нужны оба преобразования: из электрического сигнала в свет и обратно.
Почему свет остаётся внутри волокна
Сердцевина и оптическая оболочка по-разному преломляют свет. У сердцевины показатель преломления выше. Этот показатель описывает, как свет распространяется в материале. Разница между слоями позволяет направлять свет вдоль волокна.
В лучевой модели это объясняют полным внутренним отражением. Луч подходит к границе сердцевины и оболочки под подходящим углом и отражается внутрь. Угол должен быть больше критического, если отсчитывать его от перпендикуляра к границе. Зеркального металлического слоя для этого не нужно. Newport: полное внутреннее отражение и моды.
Рисунок с зигзагом помогает представить этот принцип, но имеет пределы. Точное описание использует моды - возможные способы распространения световой волны в волокне. Особенно осторожно нужно читать такую картинку применительно к одномодовому волокну: свет в нём нельзя буквально свести к лучу, прыгающему между стенками.
Защитное покрытие снаружи выполняет другую работу: помогает сохранить стекло. Его не следует путать с оптической оболочкой, которая участвует в направлении света. Поэтому слово «оболочка» в описании материала лучше читать вместе с уточнением, о каком слое идёт речь.
Что ограничивает передачу данных

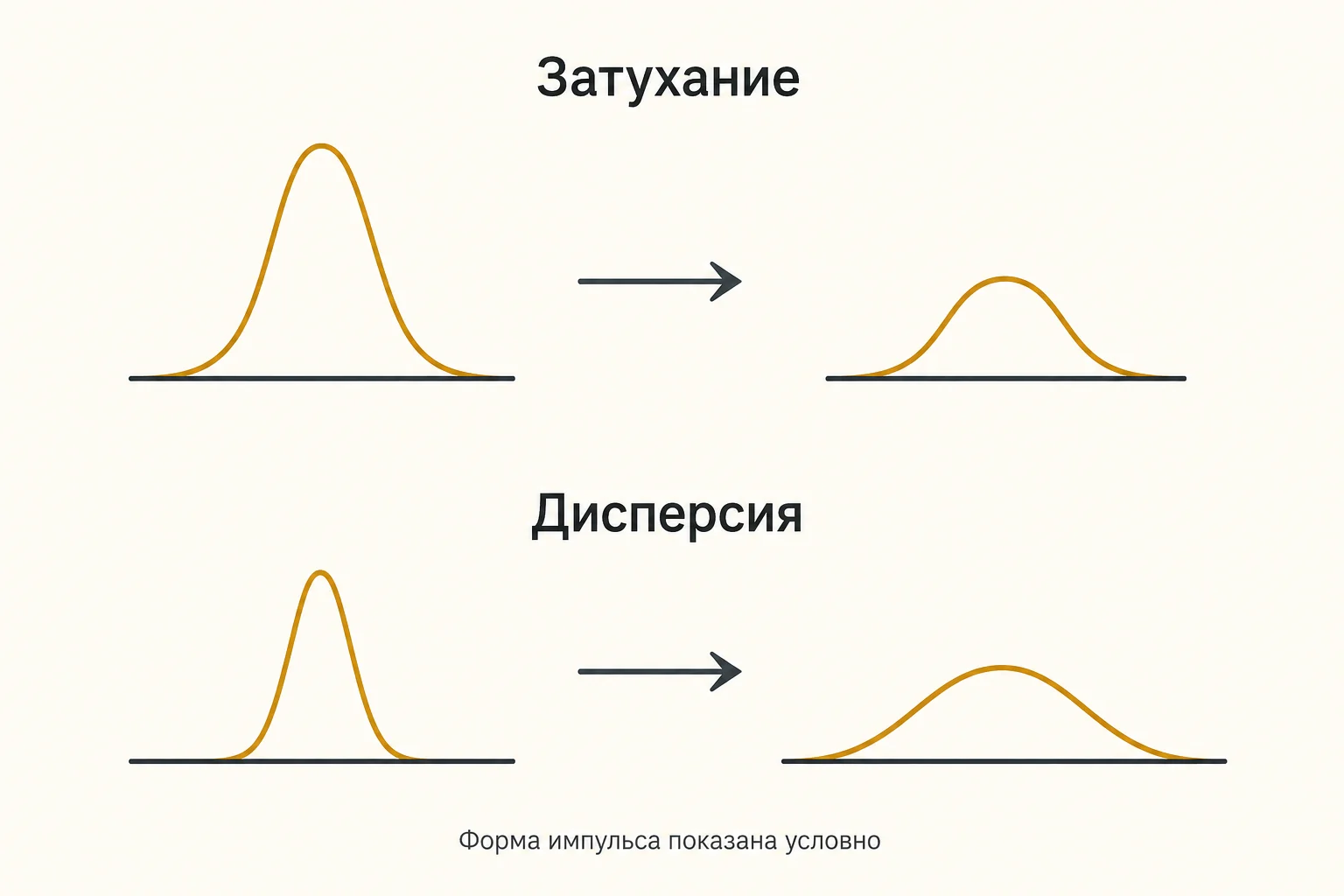

По мере распространения оптическая мощность уменьшается. Это называют затуханием. Часть света теряется из-за поглощения и рассеяния; дополнительные потери могут возникать при изгибах. До приёмника должен дойти сигнал, который тот способен распознать.
Другой эффект - дисперсия, то есть растяжение импульсов во времени. Импульсы могут перекрываться, и различать соседние состояния становится сложнее. Поэтому потеря мощности и изменение формы сигнала - разные ограничения. Обе причины разобраны в инженерном руководстве Cisco. Cisco: затухание и дисперсия.
Состояние соединений тоже влияет на передачу. Загрязнение в месте стыка может ухудшить оптический сигнал даже при целой нити. Длина материала сама по себе не учитывает такие потери. Cisco: влияние загрязнения соединений.
Поэтому надпись с длиной бухты не отвечает на вопрос о дальности готовой связи. Нужны сведения о волокне, соединениях и приёмопередатчиках. Аналогично нельзя назначить волокну одну универсальную «скорость интернета»: поток данных зависит от всей линии и используемого оборудования.
Где используют оптоволоконную связь
Оптические сети передают телефонные разговоры, видео и другие данные. Волокно применяют в телекоммуникационных сетях, внутри зданий и в центрах обработки данных. Задачи различаются, но принцип сохраняется: оборудование кодирует информацию в свете и восстанавливает её на другом конце. Corning: применение оптических волокон.
У стеклянного канала есть полезное свойство: электрические помехи не наводят в нём сигнал так, как в металлическом проводнике. Но это свойство среды передачи. Электронные приёмопередатчики могут быть чувствительны к электрическим помехам, что отдельно оговаривает Cisco. Обещание полной неуязвимости всей связи из этого не следует. Cisco: оптический канал и электрические помехи.
Частые вопросы
По оптоволокну передаётся готовая картинка?
В цифровой линии изображение передают как данные, закодированные в световом сигнале. Приёмное устройство восстанавливает эти данные, а экран показывает картинку. Волокно само изображение не рисует.
Работает ли оптоволокно без электричества?
Само волокно направляет поступающий свет без электрического питания. Но передатчику, приёмнику и остальной электронике обычной линии связи питание нужно. Поэтому отсутствие питания у устройств нельзя компенсировать наличием волокна.
Почему не видно света внутри работающего волокна?
В линиях связи применяют невидимое для глаза инфракрасное излучение. По отсутствию видимого свечения нельзя определить, передаёт ли линия сигнал. Иллюстрации со светящейся нитью не показывают обычный внешний вид работающего канала.
Можно ли назвать оптоволокно проводом?
В разговоре так иногда называют линию целиком. Для понимания характеристик точнее говорить «волокно» или «оптоволоконный кабель». Свет в стеклянной сердцевине и электрический ток в металлическом проводнике - разные способы передачи сигнала.
Как перейти от принципа к выбору материала
Если вы выбираете оптоволокно, начните с его маркировки и документации производителя. Общая статья объясняет роль материала в линии. Допустимые условия работы конкретного изделия нужно искать в его паспорте; название семейства волокон не заменяет эти сведения.
Связь оптического канала с термином FPV разобрана отдельно. Дроны на оптоволокне: объяснение терминов.
