Привязной дрон и дрон на оптоволокне: в чём разница
Привязной дрон с энергоснабжающим кабелем получает питание с земли. У дрона с разматываемым оптоволокном линия нужна для передачи команд и видео; бортовое питание рассматривается отдельно. Наличие нити между аппаратом и оператором ещё не делает эти системы одинаковыми. Оптоволокно может входить и в состав энергоснабжающей привязи.
Что означает «дрон на проводе»
«Дрон на проводе» - бытовое описание внешнего вида. Из него неясно, что проходит по линии и зачем она нужна. По фотографии можно заметить кабель, но нельзя уверенно определить его внутреннее устройство или назначение.
Для сравнения полезно разделить два вопроса. Первый - откуда двигатели и электроника получают энергию. Второй - как между аппаратом и оператором передаются данные. Название канала связи отвечает только на второй вопрос. Если в описании упомянуто оптоволокно, сведения об источнике питания всё равно нужно искать отдельно.
Здесь сравниваются два варианта: аппарат с подачей энергии по привязи и аппарат с бортовым питанием, который разматывает оптическую линию данных. Слово «привязной» в других материалах может использоваться шире, для обозначения самой физической связи с землёй. Поэтому точное описание конструкции полезнее одного названия класса.
Привязной дрон и разматываемое волокно: сравнение
Разница между этими вариантами начинается с функции линии. Силовой кабель нужен для энергоснабжения. Оптическое волокно в линии связи переносит световой сигнал с данными. Описание распространения света можно найти в справочнике FOA. Оптическое волокно: справочник FOA.
| Признак | Привязь с питанием | Волокно для данных |
|---|---|---|
| Назначение линии | Передавать энергию с земли; в отдельных системах также данные | Передавать команды и видео |
| Питание аппарата | От наземного источника через кабель | Бортовое питание отдельно от линии данных |
| Передача данных | Способ зависит от системы; возможна оптическая опция | Световым сигналом по волокну |
| Роль катушки | В системах с наземной лебёдкой хранить и выдавать привязь | На борту; отдаёт волокно при движении |
| Что уточнять в описании | Источник энергии, резерв питания и способ связи | Источник бортового питания и назначение оптической линии |

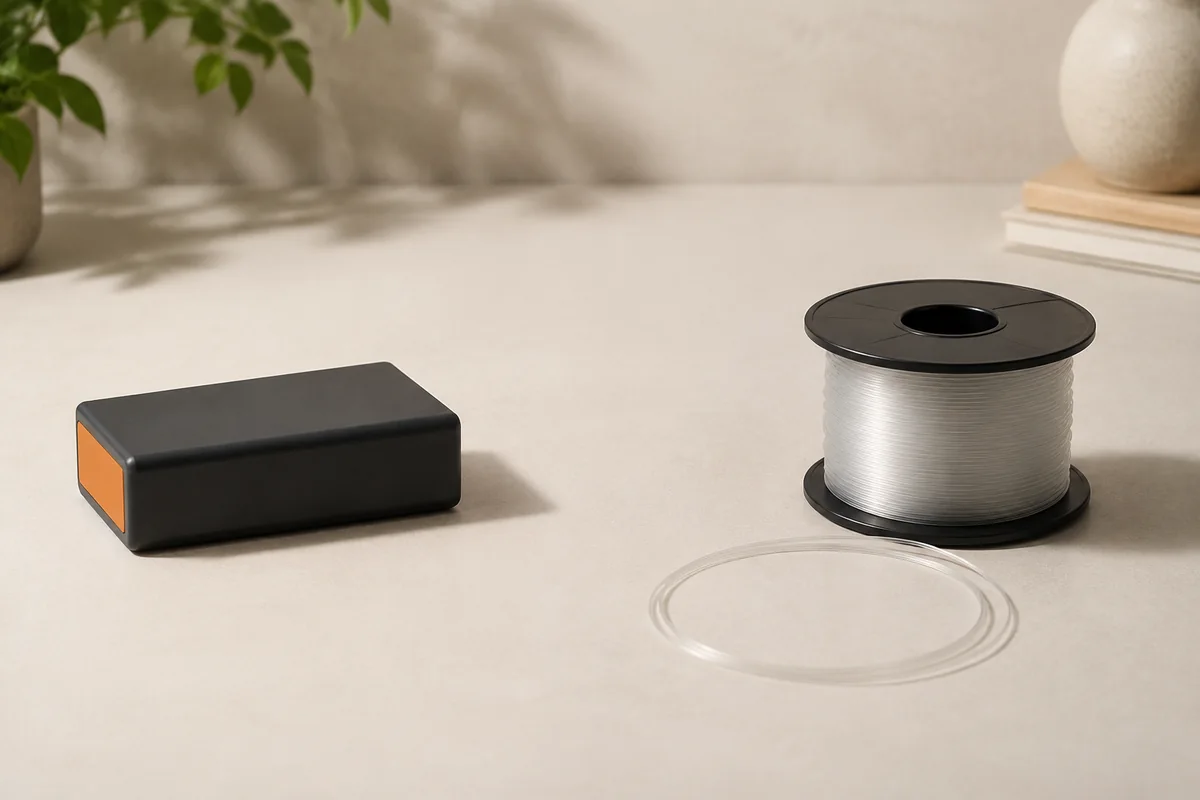

В техническом обзоре US Army вариант с разматываемой линией описан как аппарат с бортовой катушкой, по волокну которой идут команды и видео. Катушка здесь отдаёт запас линии связи. Наличие такого запаса не говорит о том, как питается аппарат. Первоисточник о варианте с бортовой катушкой.
Подача энергии и обмен данными решают разные задачи. Из самого наличия кабеля нельзя вывести продолжительность работы, качество изображения или свойства конкретного аппарата. Эти сведения относятся к модели и её исполнению.
Оптоволокно бывает и в энергоснабжающей привязи
В релизе SAFE-T 2 компания Elistair описывает наземную станцию питания с опцией оптоволоконной связи. В том же документе упомянута наземная лебёдка, которая управляет привязью. Описание SAFE-T 2 от Elistair.
В такой конструкции выражения «питание по кабелю» и «данные по оптоволокну» могут относиться к одному аппарату. Электрическая часть привязи передаёт энергию, оптическая - данные. Упоминание оптики не превращает всю линию в одну стеклянную нить, которая выполняет обе функции.
Это пример устройства системы из документации производителя. Он не означает, что любой привязной кабель содержит волокно или что оптическая опция входит в каждую поставку. Для точного сравнения нужно название исполнения, а в описании - отдельные сведения о питании и связи.
Гражданские примеры: инспекции и освещение

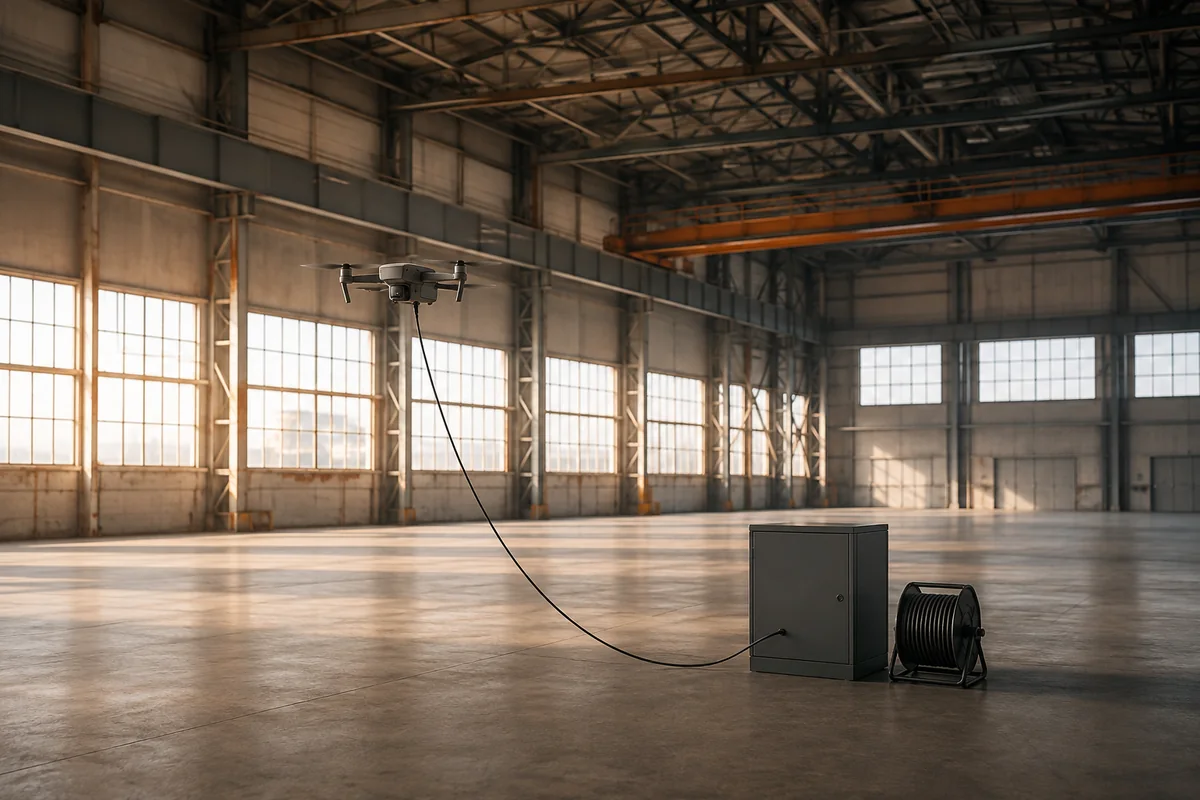

Flyability предлагает для инспекционного Elios 3 блок Tether Power Unit. По описанию производителя, он подаёт энергию от наземного источника и позволяет проводить продолжительные осмотры без промежуточных замен бортовой батареи. Это пример, в котором привязь нужна прежде всего для питания. Tether Power Unit для Elios 3.
На той же странице Flyability отдельно описывает резервную батарею в наземном блоке. Она поддерживает питание при отключении внешнего источника. Поэтому вопрос о запасе энергии остаётся и у системы с кабелем. Размещение резерва относится к этому изделию; по слову «привязной» его определить нельзя.
Осветительный дрон на проводе выделяется по задаче: он поднимает источник света. Например, Odak описывает модель G7L со светодиодным освещением и питанием от наземного блока по кабелю. В этом примере название говорит о полезной нагрузке и способе энергоснабжения, но само слово «осветительный» ничего не сообщает об оптическом канале. Привязной осветительный G7L от Odak.
Комплектация этих систем относится к названным моделям. У другого аппарата состав привязи и резерв питания могут отличаться.
Как читать описание аппарата
Найдите в описании сведения о питании и данных, даже если продавец объединил их под словом «провод». Удобно выписать ответы рядом с точным названием модели. Если один из пунктов отсутствует, название технологии этот пробел не заполняет.
- Откуда аппарат получает энергию во время работы: с земли или от бортового источника?
- Какова функция линии: питание, передача данных или обе функции в общей привязи?
- Каким каналом идут команды и изображение с камеры?
- Описан ли резерв питания и к какой части системы он относится?
Формулировка «FPV дрон на проводе» требует ещё одного уточнения. FPV означает вид от первого лица: пилот смотрит изображение с бортовой камеры. Это отдельный признак. Он не устанавливает источник энергии и сам по себе не означает оптоволоконную связь. Что такое FPV-дрон.
После такого чтения вместо общего слова «провод» получится описание функций. Например, «наземное питание, оптические данные» подходит к сочетанию, которое Elistair указывает для своей станции. Сведения о батарее или исполнении кабеля должны приходить из документации, а не из внешнего сходства с другим аппаратом.
Частые вопросы
Оптоволокно питает двигатели дрона?
В рассматриваемом варианте с разматываемой линией волокно передаёт данные. Источник энергии у аппарата отдельный. Не считайте фразу «связь по оптоволокну» подтверждением питания с земли: для такого вывода нужно описание энергоснабжения конкретной системы.
Нужна ли привязному дрону батарея?
Наличие кабеля не отвечает на этот вопрос. Батарея может выполнять резервную функцию, причём её расположение зависит от конструкции. У Flyability Tether Power Unit резерв описан в наземном блоке. Проверяйте сведения о питании выбранного исполнения.
Любой дрон на оптоволокне относится к FPV?
Эти обозначения отвечают на разные вопросы. Оптоволокно описывает среду передачи данных, а FPV - взгляд пилота через бортовую камеру. Поэтому упоминание оптической линии само по себе недостаточно, чтобы определить способ пилотирования.
Можно ли отличить системы по фотографии катушки?
Фотография показывает форму и расположение видимых деталей. Она не подтверждает, какие данные идут по линии и есть ли в кабеле электрические проводники. Для сравнения нужны описание функций и точное название системы, к которой относится катушка.
Что читать дальше
Если вы уже различаете привязной дрон с наземным питанием и аппарат с разматываемой линией, можно подробнее изучить сам канал связи: что передаётся по волокну и зачем нужен запас нити. В отдельной статье объяснён этот принцип без схем подключения. Как работают дроны на оптоволокне.
